通讯光耦击穿维修

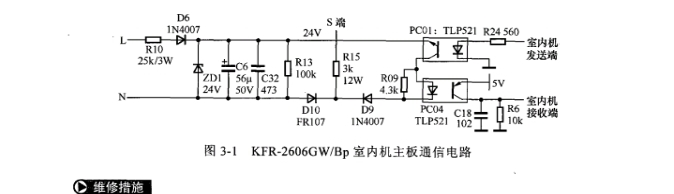

本例由于通信电压产生电路中降压电阻开路,导致通信电压为0V,通信电路不能工

作,宣内机主板接收不到室外杋主板传送的通信信号后停止供电保护,记忆故障代码

供维修人员查看,3min后再次向室外机供电,如果仍检测不到室外杋传送的信号,仍旧

停止供电保护

测量通信电压时黑表笔接N线端,红表笔接通信S线端,用万用表直流电压挡测量,

室内机主板上电开始工作,符合开机条件后主控继电器吸合,向室外机供电,通信电

路室内杋CPU发送端开始向室外杋发送通信信号,同时接收端检测室外杋传送的通信信

号,不论任何原因如接收不到通信信号,便停止供电,记忆故障代码,为通信故障

室内机主板光电耦合器损坏,室外机不运行(通信电路检修方法)

品牌型号:海信KFR-3602GW/B

类八型:交流变频挂机

故障性质:人为

检修部位:室内机主板通信电路

用户反映

空调器移机后不制冷,室外机运行约3min停机

①检修过程■

上门检查,用户介绍,空调器移机前能正常使用,移机后不能制冷,室外机运行3min

后停机。遥控制冷开机,室内机主板主控继电器吸合,室外机得电运行,压缩机逐渐升

频,空调器也开始制冷,运行约3min,室外机电流升至6A时,室内机主板主控继电器

忽然停止向室外机供电,室外机因无电源而停机。按压遥控器上“传感器”切换键两次,

室内机显示屏显示代码“5”,含义是通信故障。再开机观察,室内机向室外机供电时,

压缩机逐渐升频,电流逐渐上升,室内机显示频率条一直是一格,显示室外温度处为

“E1”,用万用表直流电压挡测量接线端子N端与S端有跳动电压,代表含义是已向室

外机发出通信信号,但未接收到室外机传送过来的信号,室内机因此停止向室外机供电

说明故障原因为通信电路不通畅。询问移机人员,移机时是否有不一样的地方,回答说

安装后试机室外机不运转,检查为连机线接错,调整连机线后室外机运转但转一会停机

根据现象,室内机显示频率条始终为一格,室外机得电后压缩机正常升频,检查连机线

现在接法正确,判断室内机主板有问题,更换后试机正常。检查更换下来的室内机主板,

判断故障原因应在室内机主板通信电路接收部分,取下接收光耦检查,用万用表二极管

挡测初极端,结果是正向为340,反向为368,而正常时正向为980,反向为无穷大。判

断光耦软击穿,更换后试机正常

维修指施

更换室内机主板接收光耦(型号P521)。

此机在移机时将线接错,损坏室内机主板接收光耦,室外机主板传送的信号送不到室内机CPU处理,导致通信回路中断,室内机主板断电保护,空调器不能

制冷

判断故障为室内杋接收光耦的原因:室外机运行并且压缩机升频正常,说明室外

机巳经得到室内机传送的通信信号;室内机显示室外温度处显示为“E”,说明室内机

主板未接收到室外机传送的信号,将故障原因压缩至邏信电路室外杋发送端和室内机接

收端,通信电压跳动变化正常,则可以说明室外杋已传送通信信号,所以故障在室内机

接收端

⑧通信电路由室内杋通信电路和室外机通信电路组成,共有4个光耦:按工作流程

次是室内机发送、室外杋接收、室外杋发送、室内杋接收。任何一个光耦损坏,通信

电路回路中断,空调器工作就会不正常。实际检修中可以根据故障现象区分检修部位

遥控开杋,室外杋不运行,室内杋和室外机电路板报代码为通信故障,检查室内发送光

耦和室外接收光耦;如果开机后室外机运行,并且压縮杌升频正常,2min后室内杋停止

向室外机供电,检查室外发送光耦和室内接收光耦

③通信电路光耦损坏时通信S、N电压值及空调器工作情况见表3-1.

表3-1

通信电路光耦损坏时通信S、N电压值及空调器工作情况

上电不开机遥控开机

工作情况

重发九

室外机不运行

Ov

室外机不运行

室外接收光耦

通信电压与正常相比

初级开路

24V

10~20V室外机不运行

闪动较慢,范围窄

室外接收光耦

24v

5V宝外机不运行

通信电压与正常相比,

次级开路

闪动较慢,范围窄

室外发送光耦

初级开路

24V

室外机运行,压缩机升

频正常

室外发送光耦

24V

室外机运行,压缩机升

次级开路

频正常

室内接收光耦

初纵开路

24v

室外机运行,压缩机升‖通信电压与正常相比,

频正常

范国正常,闪动较慢

宝内接收光耦

2-20V

室外机运行,压缩机升逼信电压与正常相比

次綴开路

频正常

通信电路正常

4y0-20y宝外适行,王作正常

注:以上数据是用优利德UT202数字万用表直流电压挡实测通信端子S与N端电压值。通信电

压正常时从原理上讲为0~24V跳动变化,实测是0~20V跳动变化
