海信空调通讯维修

通信故障

室内机主板通信电源降压电阻开路,室外机不运行

品牌型号:海信KFR-266GWBp

类型:交流变频挂机

故障性质:自发

检修部位:室内机主板通信电路

C用户反映■

空调器不制冷,室外机不运行

检修过程

上门检查,遥控开机,室内机主板主控继电器吸合,向室外机供电,但是室外机不

运行。2min后室内机主板主控继电器断开,按压邏控器“传感器”切换键两次,指示灯

报故障代码,含义为通信故障。3min后室内机主板再次向室外机供电,用万用表直流电

压挡测量室外机N端与通信S端电压为0V此电压由室内机主板提供,正常时为直流

2V以内跳动变化的电压。在室内机接线端子处,取下室外机连机线,测量电压仍为0v

说明故障在室内机主板,取下室内机外壳,测量稳压管两端电压为OV。分析通信电压产

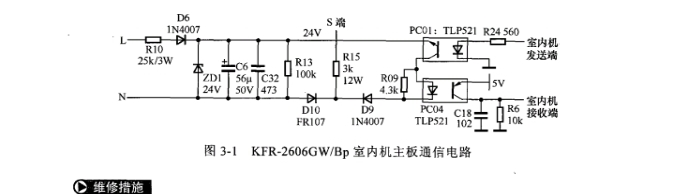

生电路,如图3-1所示,L端经电阻R10降压,D6整流,C6滤波,ZD1稳压与N端形

成稳定的直流24V电压,此部分电路较为简单,用万用表交流电压挡测量整流二极管前

端电压为0V,断电,用万用表电阻挡测量电阻R10阻值为无穷大,说明已经开路。更

换后试机,在室内机接线端子处测量N端与S端电压为直流24V,将室外机连机线连接

试机,室外机启动,制冷正常,故障排除。
